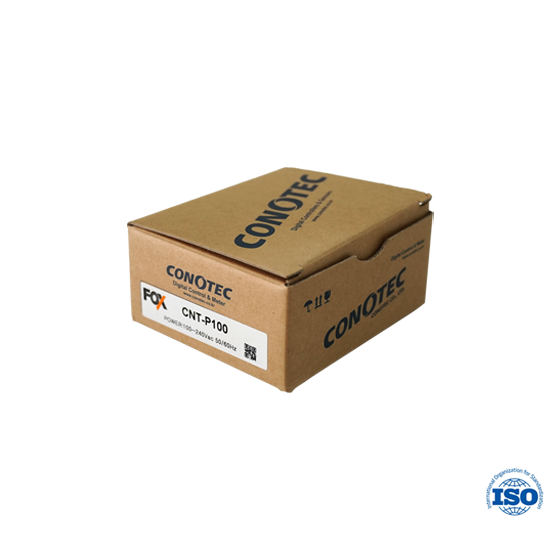

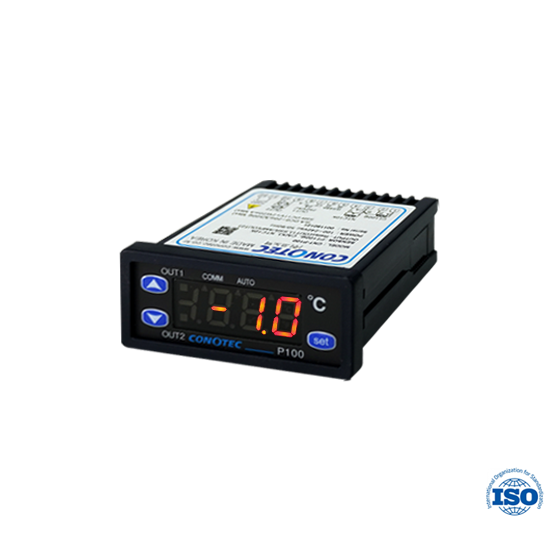

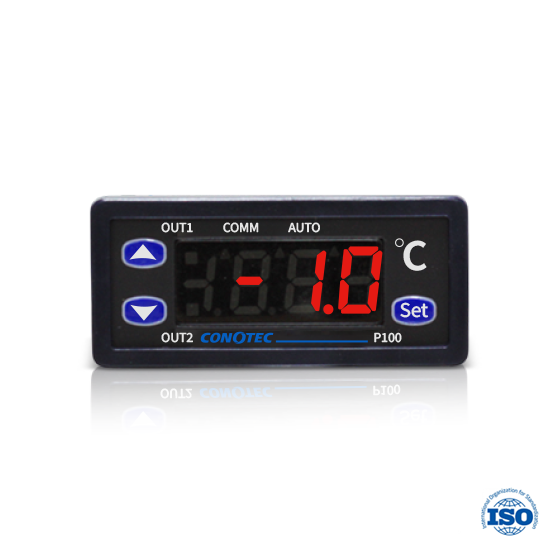

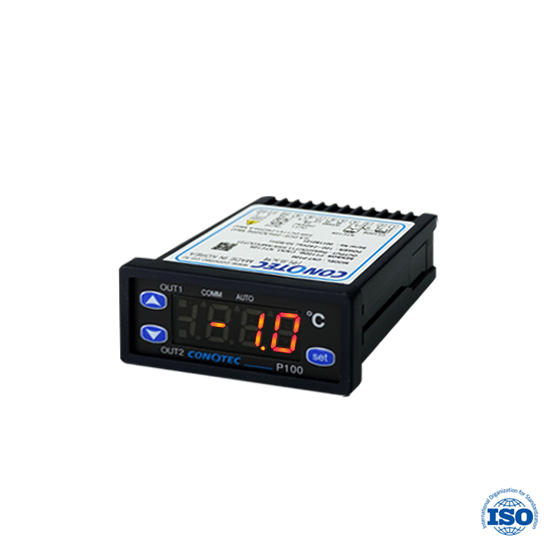

CNT-P100
· 디지털 PID 온도 조절기 / 온도, PID , SSR 제어, 전류출력 / RS485통신
제품특징
> PT100옴, CA(K),NTC10K 센서
연결 가능한 보급형 PID온도제어기
> 릴레이(250VAC,2A)1개, SSR/
전류출력 겸용 1개
> PID 오토튜닝 기능 탑재
> RS485통신 (Modbus RTU방식)
> 센서별매
제품관련자료
제품사양
입력 사양 | NTC(10KΩ), CA(K), PT100Ω |
표시 방식 | 7 segment LED Display |
표시 정도 | ±1%rdg ±1digit |
전원 전압 | 100 ~ 240VAC 50/60Hz |
사용주위 온습도 | 0 ~ 55℃ (32~131℉) 35 ~ 80% RH (결로 또는 결로현상 없을 것) |
중량 1PC | 130g |

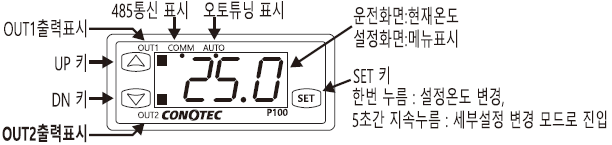

각 부의 명칭
* SSR 출력일 경우 : 출력온 - LED온, 출력오프 - LED오프
* 전류 PID일 경우 : 제어량의 크기에 따른 깜박임
* PV전송출력 일 경우 : 표시 OFF

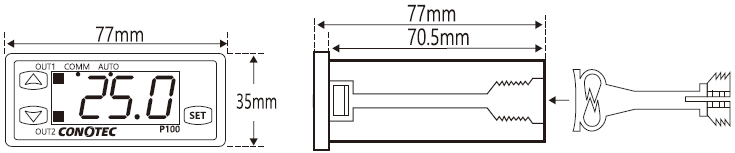

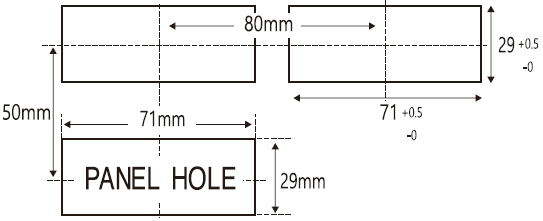

제품외형 및 판넬가공치수

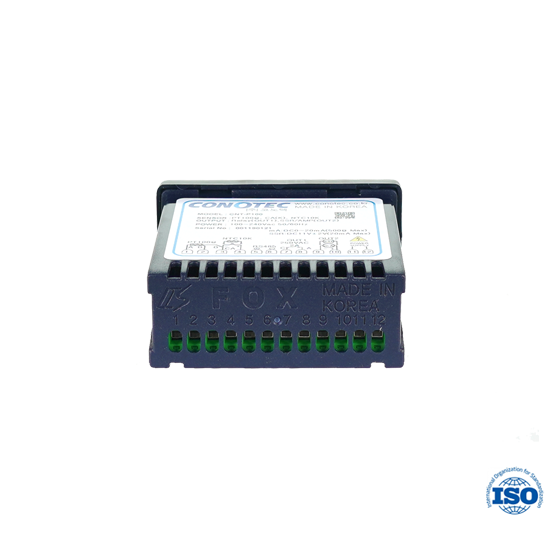

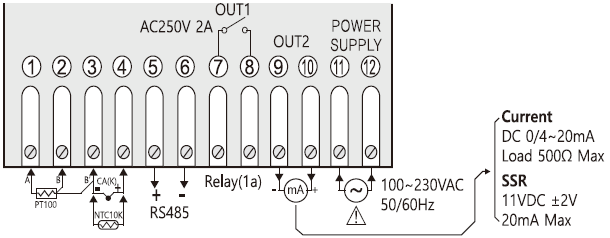

단자결선도
※ 결선작업 또는 교체 시 전원을 OFF한 상태에서 작업하시기 바랍니다.
