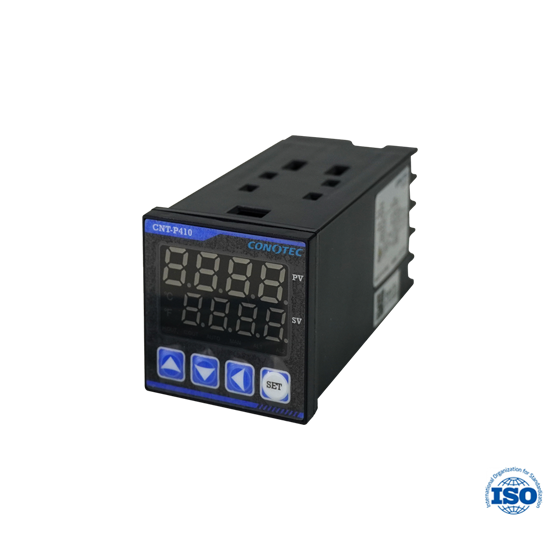

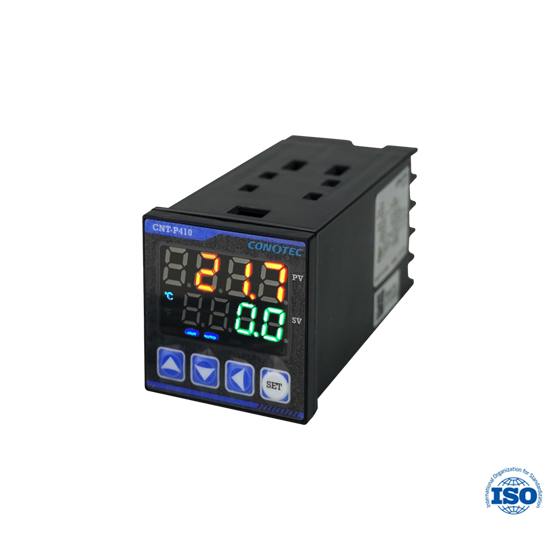

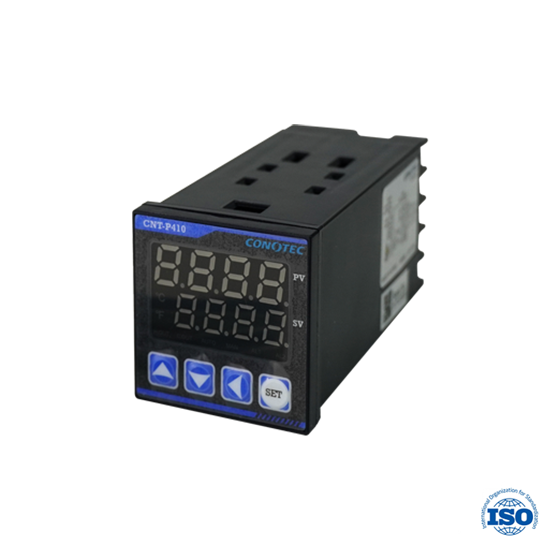

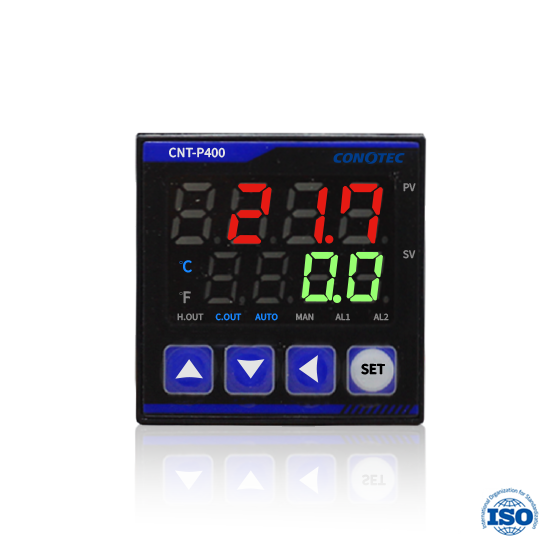

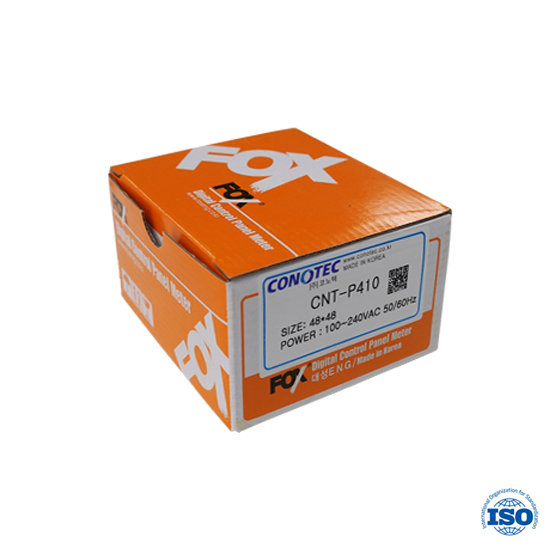

CNT-P400 / CNT-P410
· 디지털 PID 온도 조절기 / 릴레이출력 P400 1개, P410 3개 (전류 / SSR) / 하드웨어 셀렉트 기능 (경보 / 전류 / 제어) / RS485통신 (P410모델)
제품특징
> PID 온도제어기
> 릴레이 출력: 3개
> 전류/SSR(싸이클/위상제어/일반 온오프)로
사용가능한 출력 1개
> 하드웨어 셀렉트 기능으로 경보출력 /전류전송
/ 제어출력을 사용자가 선택할 수 있음
> 멀티 입력/멀티 레인지
> RS485통신(MODBUS - RTU) 지원
제품관련자료
제품사양
표시 방식 | 7 segment LED Display |
입력 센서 | NTC10K = -50~99.9℃ DPT100Ω = -199~400℃ |
표시 정도 | ±1%rdg ±1digit |
전원 전압 | 100 ~ 240VAC 50/60Hz |
사용주위 온습도 | 0 ~ 55℃ (32~131℉) 35 ~ 80% RH (결로 또는 결로현상 없을 것) |

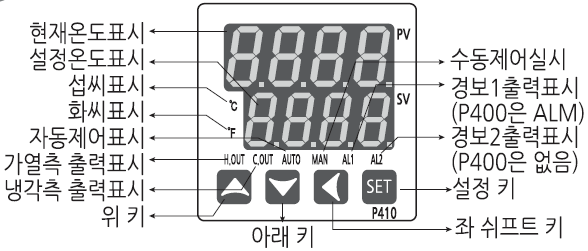

각 부의 명칭

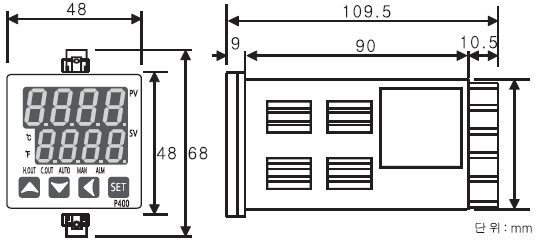

제품외형 및 판넬가공치수

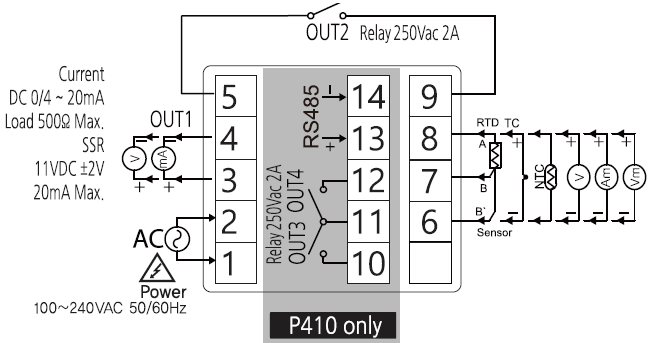

단자결선도
※ 결선작업 또는 교체 시 전원을 OFF한 상태에서 작업하시기 바랍니다.
※ 릴레이 접속용량은 250VAC 2A 이하입니다. 접점의 용량을 초과하는 부하를 사용하면
접점융착, 접속불량, 릴레이 파손 등의 원인이 되므로 주의하십시오
