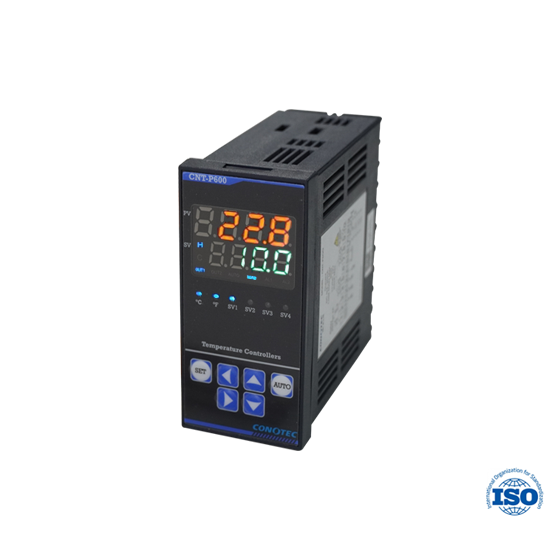

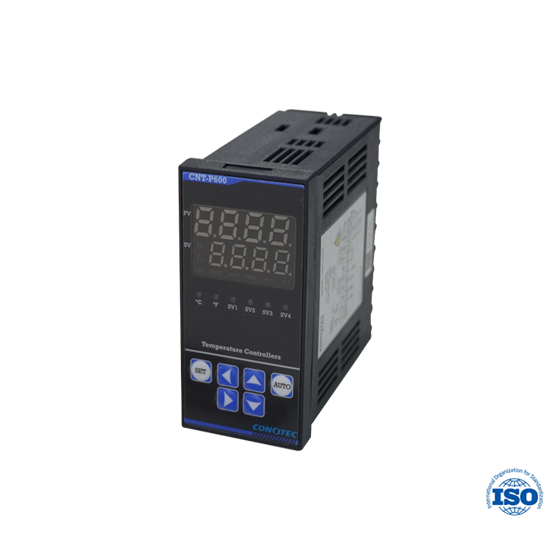

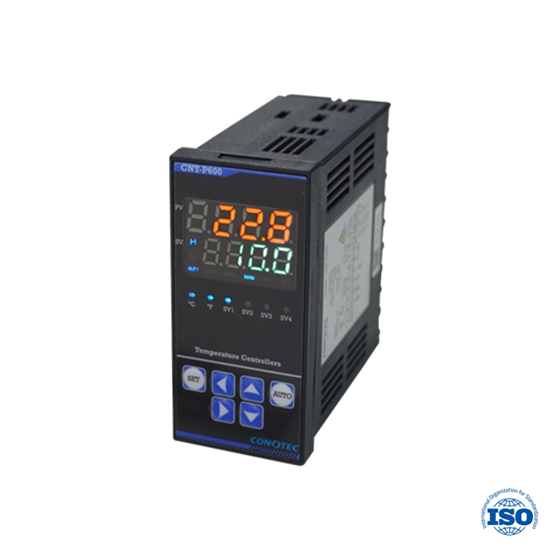

CNT-P600
· 디지털 PID 온도 조절기 / 릴레이출력 2개 (전류/SSR) / 하드웨어 셀렉트 기능 (경보 / 전류/ 제어) / 멀티입력/멀티레인지 / RS485통신
제품특징
> 릴레이 출력2개
> 전류/SSR(싸이클/위상제어/일반 온오프)
로 사용가능한 출력 2개
> 하드웨어 셀렉트 기능으로 경보출력 /
전류전송 / 제어출력을 사용자가
선택할 수 있음
> 멀티 입력/멀티 레인지
> RS485통신(MODBUS - RTU) 지원
제품관련자료
제품사양
표시 방식 | 7 segment LED Display |
입력 센서 | NTC10K = -50~99.9℃ DPT100Ω = -199~400℃ |
표시 정도 | ±1%rdg ±1digit |
전원 전압 | 100 ~ 240VAC 50/60Hz |
사용주위 온습도 | 0 ~ 55℃ (32~131℉) 35 ~ 80% RH (결로 또는 결로현상 없을 것) |

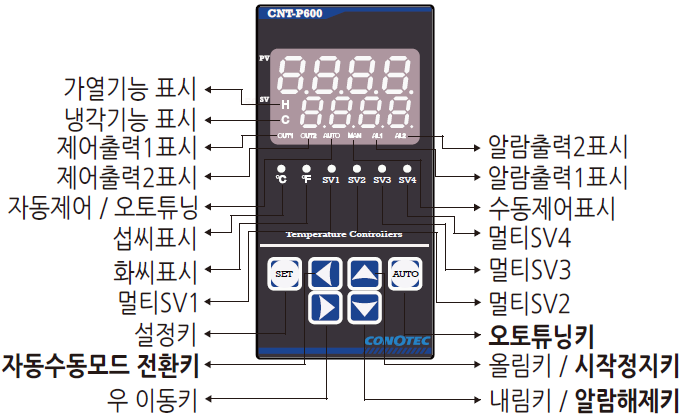

각 부의 명칭

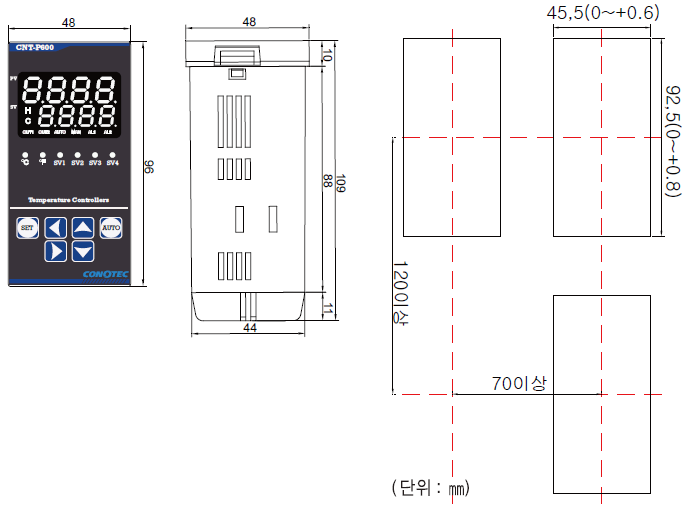

제품외형 및 판넬가공치수

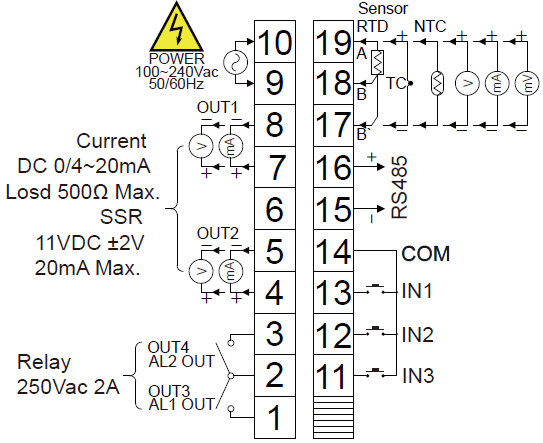

단자결선도
※ 결선작업 또는 교체 시 전원을 OFF한 상태에서 작업하시기 바랍니다.
※ 릴레이 접속용량은 250VAC 2A 이하입니다. 접점의 용량을 초과하는 부하를 사용하면
접점융착, 접속불량, 릴레이 파손 등의 원인이 되므로 주의하십시오
※ SSR을 이용한 싸이클 PID제어, 위상 PID제어를 이용할 때는,
반드시 Non Zero-Crossing이 가능한 SSR이면서
반응속도가 1ms 이내인 제품을 사용하여야 합니다.
