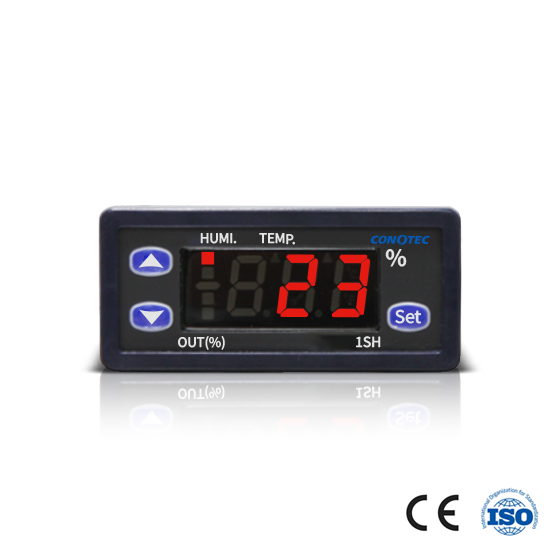

CNT-1SH-1
· 디지털 습도 조절기 / 습도 제어 (1 relay) / 제습, 가습 선택기능
제품특징
> 제습, 가습 선택 기능 / 현재 습도 보정 기능
> 습도, 온도 표시 기능 내장
> 이슬 맺힘 방지 센서 히팅 기능
> 고온용 센서(85℃) 사용 가능 (선택사양)
제품관련자료
제품사양
습도 범위 | 0 ~ 100% RH |
입력 센서 | DS-SH-series |
표시 정도 | ±2%rdg ±1digit |
출력 | 1 relay (1c 250VAC 2A) |
설정 방법 | Set / Up / Down key |
제어 방법 | ON / OFF |
전원 전압 | 230VAC 50/60Hz |
주문 생산 | 110VAC 50/60Hz 12V AC/DC ±10% |
사용주위 온습도 | 0 ~ 55℃ (32~131℉) 35 ~ 80% RH |
중량 1PC | 380g |
각 부의 명칭
※ 센서 통신이 원활하지 않을 시 통신상태 표시등 점멸
※ 습도표시 제어 기능 + 온도표시기능
※ 현재 상태 표시는 2가지 모드가 있는데 UP(증가)/DN(감소) 스위치로서
" 습도표시/온도표시"로 바꿀 수 있습니다.
제품외형 및 판넬가공치수

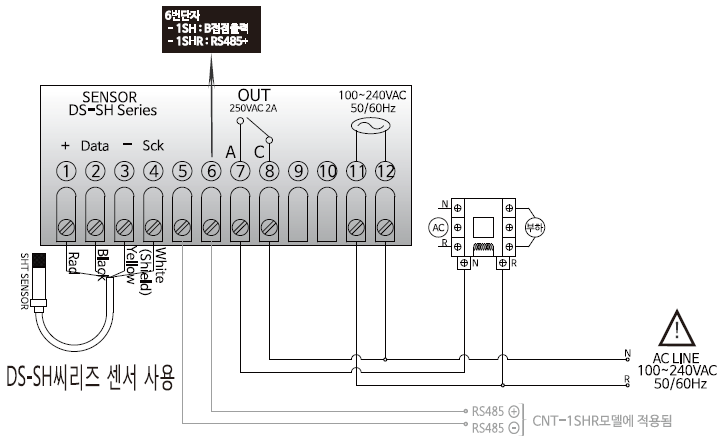

단자결선도
※ 센서 배선은 실드선을 사용하여야 하고, 65℃ ~ 80℃ 의 고온 환경에서 사용할 시에는
반드시 고온용선(테프론선)을 사용하여야 합니다.
※ 내부 릴레이의 출력사양이 250VAC 2A 이하이므로 반드시 외부에 파워릴레이나 마그네트를 사용하여
작동기계를 구동시켜야 합니다.
